水包砂墙面开裂？一文读懂原因与解决方案！

水包砂作为当下受欢迎的外墙仿石涂料，凭借其逼真的仿石效果和出色的耐候性，已成为建筑外墙装饰的一大选择。

然而，很多业主和施工方都遇到过这样的困扰：刚施工完不久的水包砂墙面就出现了开裂问题，这到底是怎么回事呢？

其实，水包砂开裂并非单一原因所致，而是涉及从基层到涂层的多个环节。

本文将深入剖析水包砂开裂的三大类型及其预防措施，助您打造美观的仿石墙面！

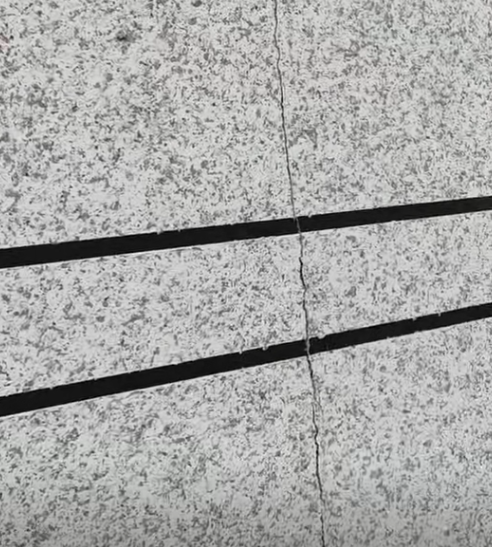

1、基层开裂（结构性开裂）

表现：规则横向或竖向裂纹，贯穿基底至饰面层。
主要原因：

（1）地基沉降不均：建筑物不同部位沉降差异过大，导致墙体受拉开裂。

（2）结构变形：框架结构或砌体结构受力不均，例如，未设置伸缩缝或抗震构造措施不足。

预防措施：

（1）施工前检查建筑结构稳定性，确保地基稳固。

（2）若发现沉降裂缝，需先进行结构加固，再进行饰面层施工。

2、涂层开裂（施工或材料问题）

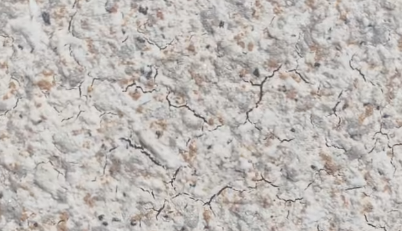

（1）不规则网状裂纹

表现：无规律细小裂纹，呈蜘蛛网状分布。
主要原因：
①一次性喷涂过厚

水包砂乳液含量高，如果喷涂太厚，干燥时会出现“表干里不干”的状态，内部收缩应力导致表层开裂。尤其要注意构件和阴角处。
②喷枪压力不足

压力过低导致彩点无法与底层紧密粘结，形成空腔，温度变化时应力集中开裂。

预防措施：

①采用“薄喷多遍”工艺，且等上一层完全干透后再喷下一层。

②喷枪压力要根据水包砂彩点的硬度和大小进行调节，一般调节到彩点刚好打到墙上，充分的雾化开又不会被打碎的状态为好。

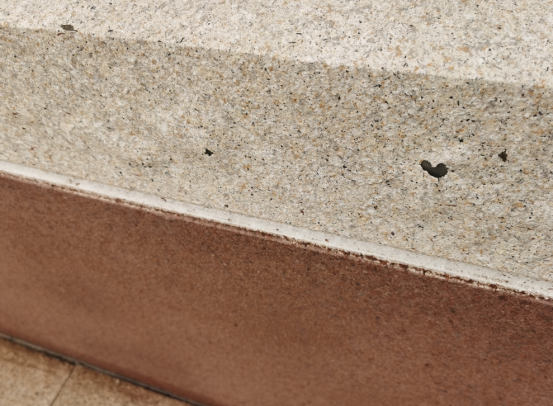

（2）鼓包状开裂

表现：裂缝伴随局部空鼓、起皮。
主要原因：
① 墙体含水率超标（＞10%）

基层未干透即施工，水分蒸发产生的蒸汽压力会顶破涂层导致开裂。
② 界面处理不足

未使用专用渗透型底漆，导致涂料与基层附着力不足。

预防措施：

①施工前检测基层含水率（＜10%）。

③涂刷渗透型底漆，加固基层，增强粘结力。

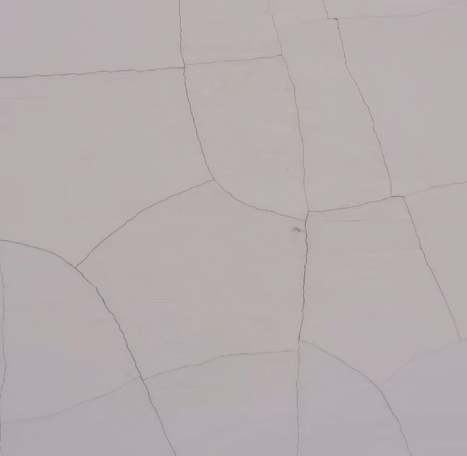

3、砂浆开裂（基层材料问题）

表现：龟裂或放射状裂缝，多出现在砂浆层。
主要原因：

①砂浆干燥过快或未干透即施工：

气温过高会导致砂浆干燥过快，增加开裂风险；同时，水包砂喷涂在未完全干燥的砂浆层上，收缩应力叠加导致开裂。

②保温层施工不规范：

使用劣质保温板（易变形起翘，导致保温层外面砂浆开裂）或粘结砂浆未干透就进行下一道工序。

预防措施：

①确保砂浆层养护达标（养护时间充足+砂浆表面干透）。

②选用合格保温材料，规范施工流程，避免空鼓。

因此，要彻底解决水包砂开裂问题，就要建立全流程的质量管控体系：

1、基层稳固：排查结构隐患，确保地基无沉降。

2、材料合规：选用高品质水包砂、专用底漆及合格保温材料。

3、工艺规范：

（1）规范水包砂施工流程，坚持"薄涂多遍"原则，控制喷涂厚度与喷枪压力。

（2）严格把控基层含水率与养护时间。

4、全程监控：建立施工质量追溯机制，从基层验收至涂层完工层层把关。

只有把控好每一个施工细节，才能打造出既美观又耐用的水包砂仿石墙面！
