当寒潮南下，气温骤降，飞驰的高铁不仅面临冰雪考验，其脚下的无砟轨道更在经历一场静默的“低温压力测试”。轨道板与CA砂浆层间的黏结界面，在持续低温下变得脆弱，更易引发层间离缝、局部翘曲等隐性病害，直接影响轨道的平顺性与服役安全。
低温环境：无砟轨道层间病害的“催化剂”
Better Quality Better Life
在轨道板、砂浆层与支承层之间，其物理特性存在一定差异，且轨板冬季常低于0℃，在反复的低温循环下，这种差异被放大，逐渐引发上拔力、剪切力及翘曲应力，界面处产生微裂纹并逐步扩展，形成离缝。水分一旦侵入，冬季结冰膨胀将进一步加剧损伤，严重威胁轨道结构的整体性与耐久性。因此，低温不仅是施工的障碍，更是诱发长期病害、缩短维护周期的关键环境因素。

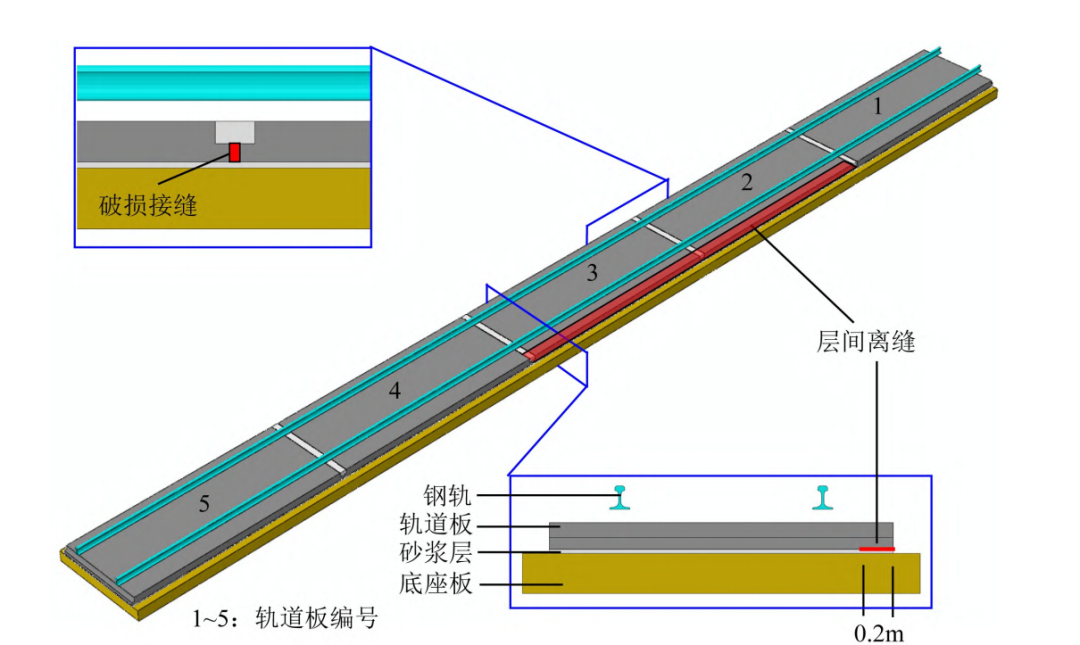

（图片来源于《高温荷载下养修后纵连板式无砟轨道损伤机理》）
后锚固植筋：低温病害修复的“强固锚点”
Better Quality Better Life

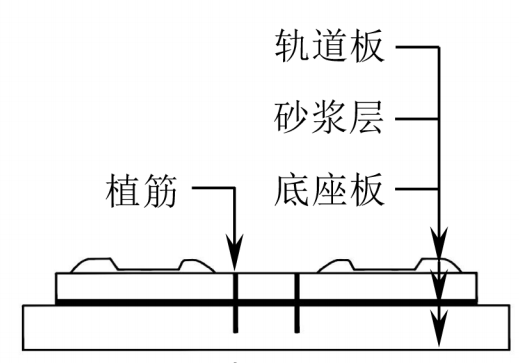

面对此类层间损伤，后锚固植筋技术已成为高铁运维中行之有效的加固方案。其核心优势在于：
· 深锚固，强传力：通过植入足够深度的钢筋，将荷载有效传递至深层稳固基材，显著提升界面的抗拔与抗剪能力，从根本上约束轨道板的变形趋势。
· 胶结可靠，操作高效：采用环氧植筋胶作为粘结介质，不仅能与混凝土、钢筋形成高强度化学粘结，其注射式的施工方式更便于在狭窄空间作业，大幅提升修复效率与质量可控性。
低温—环氧注射式植筋胶固化的“拦路虎”
Better Quality Better Life
然而，常规环氧植筋胶在低温场景下遭遇显著瓶颈。环氧树脂体系的化学反应活性随温度降低而急剧下降，导致：
固化缓慢甚至停滞
在0℃以下环境，胶体可能数日无法形成有效强度，严重拖累施工进度。
粘结强度发展不足
即使表层固化，内部反应不完全也将导致最终锚固强度远低于设计值，留下安全隐患。
施工窗口期难控
难以预测的固化时间，给本就紧凑的天窗维修期带来巨大不确定性，传统植筋胶3-7天的固化周期会打破施工节奏，增加成本。
卡本高性能注射式植筋胶：
以“低温快固”助力铁路冬季施工
Better Quality Better Life
针对这一行业痛点，卡本聚焦材料改性，推出高性能注射式植筋胶，成功破解低温锚固难题：
宽温域主动固化
通过独特的低温固化剂体系，使胶体在-5℃ 的低温基面上仍能启动并持续固化反应，打破传统胶粘剂冬季施工的限制。
快强发展保工期
实测数据显示，在-5℃ 环境下24小时即可满足拉拔验收要求；在5℃ 环境下，最快8小时拉拔力超过100kN，高于标准要求65kN，进行后续工序，高效实现“今日植筋，明日检测”，完美匹配高铁天窗期维修节奏。
-5℃ 24h拉拔测试 5℃ 8h拉拔测试 5℃ 15h拉拔测试
强度与耐久兼备
在实现低温快固的同时，其劈裂抗拉强度、抗弯强度等核心力学指标全面超越高铁专用要求，且具备优异的抗疲劳与耐老化性能，确保修复效果长期可靠。
潮湿适配复杂环境

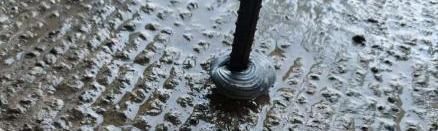

采用耐水改性配方，抗水不敏感，5℃潮湿/明水环境24小时拉拔力仍可超91kN，适配雨季、隧道高湿等恶劣施工场景。
高铁的安全飞驰，根植于对每一处结构细节的极致把控，植筋胶虽为微观材料，却是锚定轨道安全、承载百年运维的核心环节。从识别低温病害风险，到攻克材料应用瓶颈，高铁轨道安全的保障是一项环环相扣的系统工程。卡本植筋胶，正是以材料科技的突破，锚定低温轨道结构修复的可靠一环，让每一根钢筋，都能在最寒冷的季节快速凝聚起守护线路平顺的力量。
